Бути номером один в звуці – це головний пріоритет для компанії SPL. Коли все звучить чудово, і слухати приємно. Щоб отримати такий високоякісний звук, потрібен досвід і технічна майстерність. В пристроях SPL серії One є й те, й інше.

Схемотехніка підсилювальних каскадів

Каскад попереднього підсилення

Попереднє підсилення забезпечують два операційні підсилювачі Burr-Brown OPA 2134 SoundPlus™, вони спеціально розроблені для аудіофільських схем і характеризуються надзвичайно низьким рівнем шуму та мінімальними спотворенням у 0,00008%.

Завдяки використанню справжнього каскаду на польових транзисторах, швидкість наростання сигналу в OPA 2134 досягає 20 В/мкс, що відразу позитивно позначається на жвавості відтворення звуку.

Крім того, в сигнальному тракті в якості обвідних роз’єднувальних конденсаторів застосовуються низькоємнісні плівкові конденсатори, що забезпечує більш точну передачу високочастотних складових сигналу.

А високоякісні двошарові електролітичні конденсатори Panasonic використовуються як з’єднувальні конденсатори. Вони забезпечують найвищу ємність з усіх конденсаторних технологій.


Підсилювач потужності

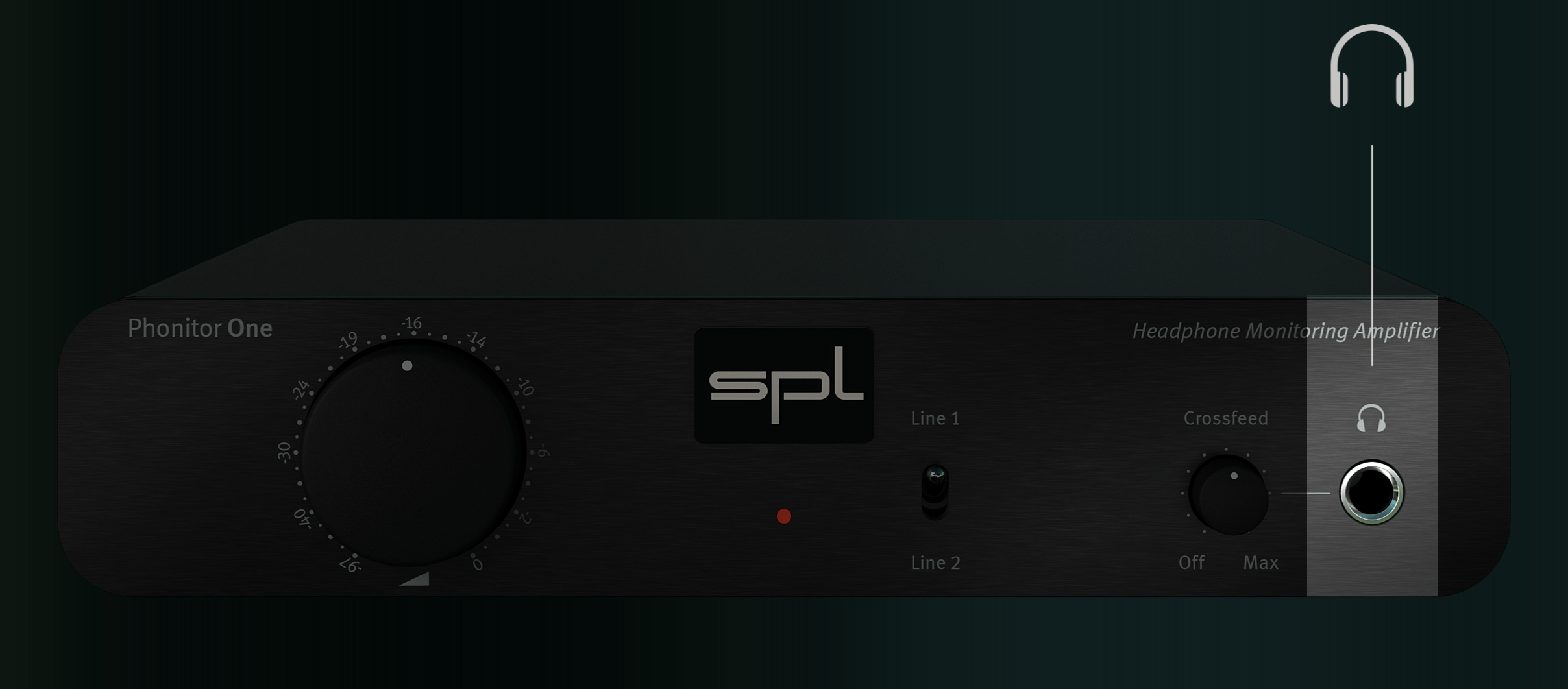

Вихідний каскад підсилювача для навушників виконаний за схемою двотактного підсилювача у режимі класу АВ. Біполярні транзистори розділяють підсилення позитивної та негативної півхвилі, що забезпечує вищий коефіцієнт підсилення та вищу вихідну напругу, ніж у режимі класу А, де один транзистор підсилює обидві півхвилі.

Транзистори вихідного каскаду термічно поєднані і, таким чином, працюють надзвичайно когерентно, що сприяє формуванню стійкого та цілісного звучання.

Блок живлення має буферну схему з низьким власним опором джерела, що забезпечує великий запас струму навіть при роботі з низькоімпедансними навушниками.

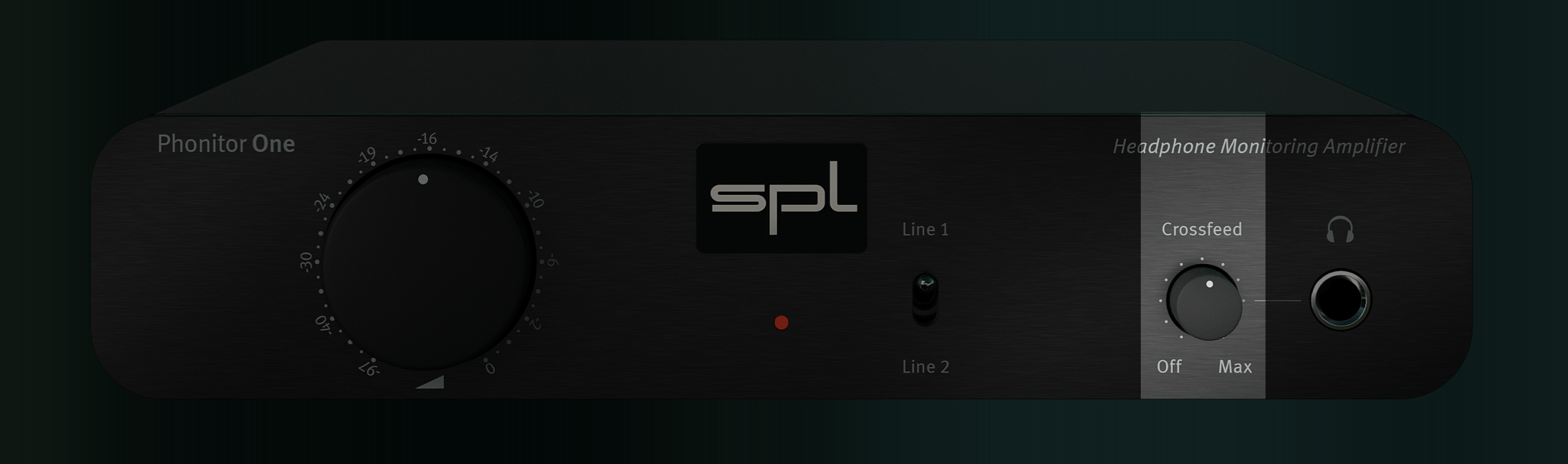

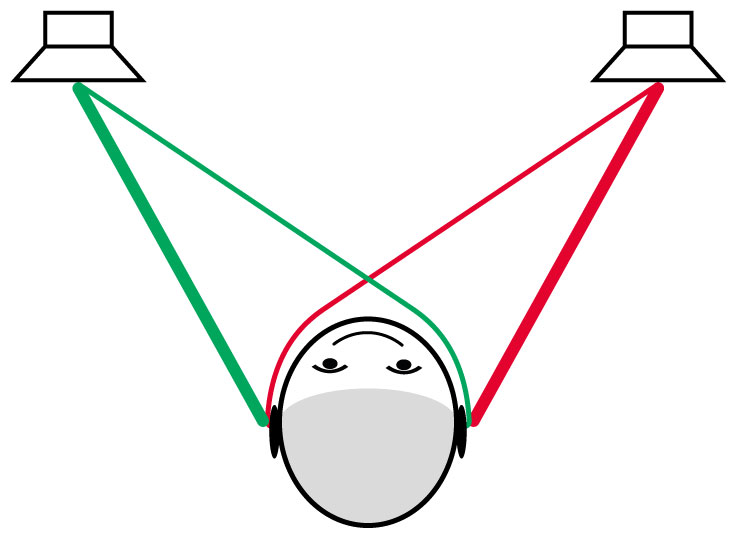

Революційна матриця Phonitor Matrix з регульованим кросфідом дозволяє за допомогою навушників створювати мікси, які звучать так само, як на акустичних системах.

Матриця Phonitor Matrix має три параметри налаштування: кросфід, кут гучномовця і центральний рівень.

У Phonitor One центральний рівень встановлений на -1 дБ, а кут гучномовців – на 30°. Це значення, які використовуються найчастіше.

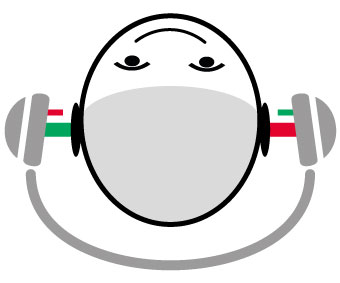

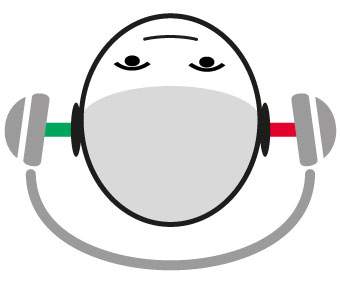

Функція кросфід (перехресної подачі) визначає перехресне проникнення каналів, так звану міжауральну різницю рівнів. Інтенсивність перехресної подачі повністю регульована.

На початку регулювання ця функція не впливає на звуковий тракт. Вона вмикається тільки шляхом додавання через реле (ланцюг гістерезису). Тому аудіосигнал не проходить через каскад перехресної подачі, якщо це не потрібно.

Два лінійні входи

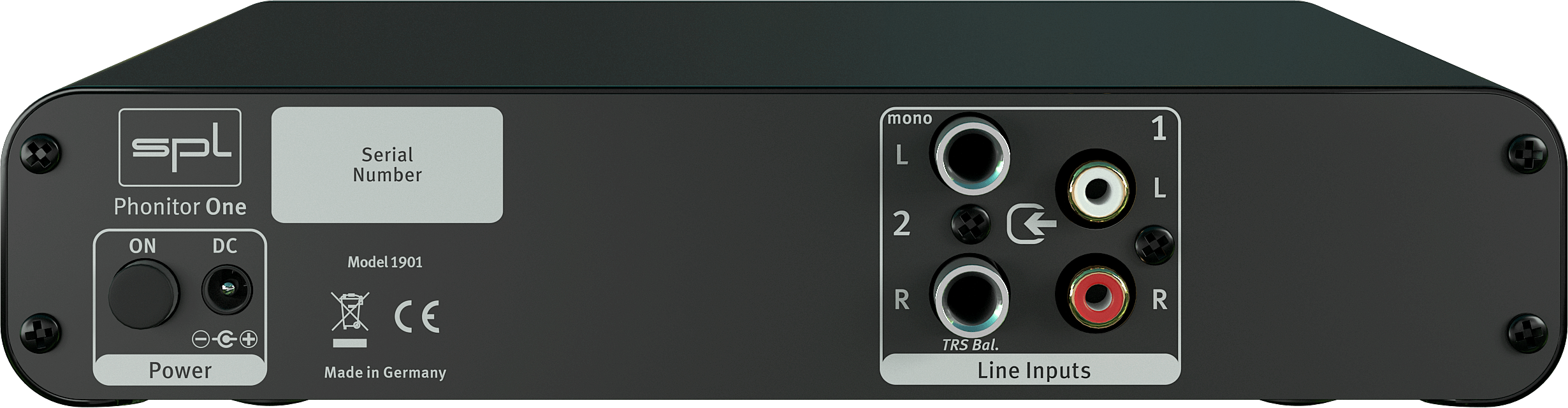

Phonitor One має два аналогові стереовходи.

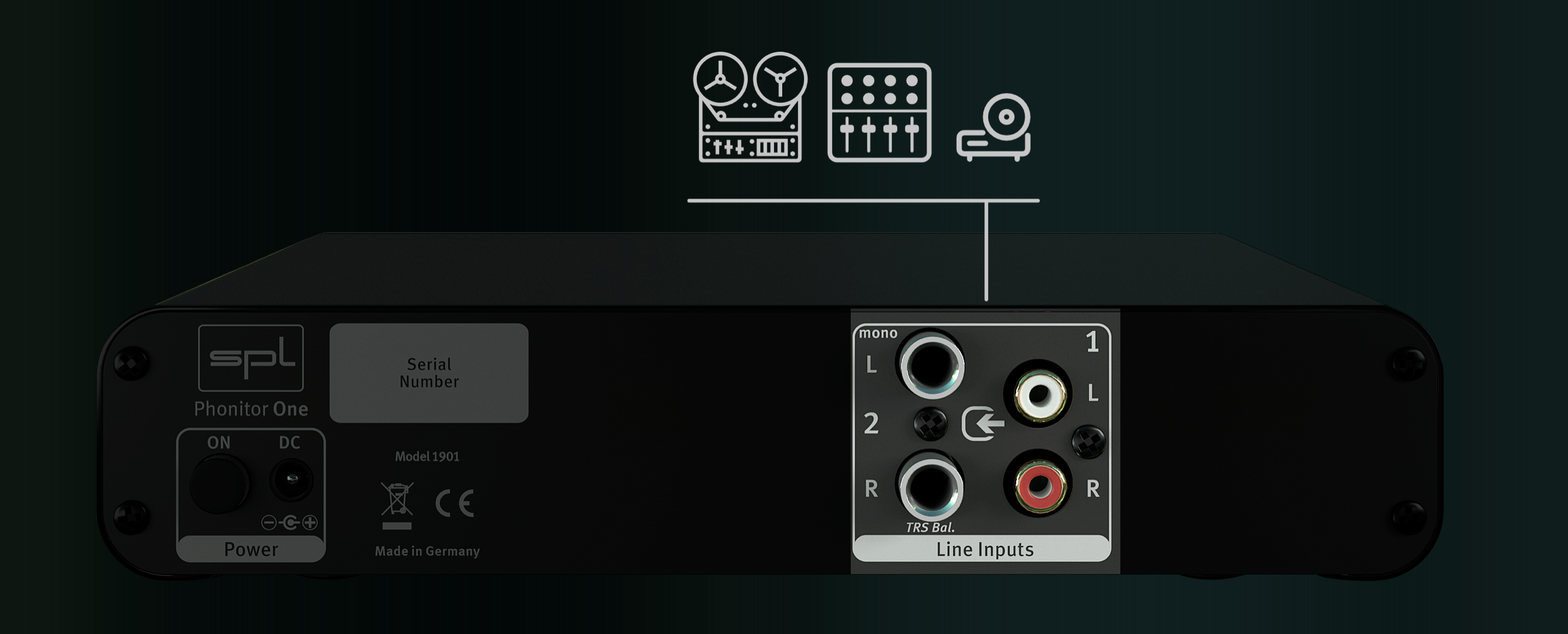

Такі джерела, як ЦА конвертер, програвач компакт-дисків, мікшер, синтезатор або аналоговий магнітофон чи дека, можуть підключатися до аналогових лінійних входів як симетричним (роз’єми TRS), так і несисетричним підключенням (RCA).

Якщо ви хочете підключити комп’ютер, планшет або телефон безпосередньо, зверніть увагу на модель Phonitor One d з USB-входом і сучасним 32-розрядним цифро-аналоговим конвертером.

Блок живлення

Хороший звук завжди починається з джерела живлення. Саме в ньому закладена основа якісної роботи всього пристрою.

Хоча в комплекті постачається блок живлення на 12 В, вторинний блок живлення всередині пристрою генерує рівень напруги +/-17 В для аналогових аудіо секцій, за допомогою яких можна досягти професійного рівня підсилення до +22,5 дБ!

Продумане регулювання робочої напруги з низьким падінням забезпечує більш “соковите” звучання, чітко відпрацьовуючи навіть при досягненні максимальної робочої напруги.

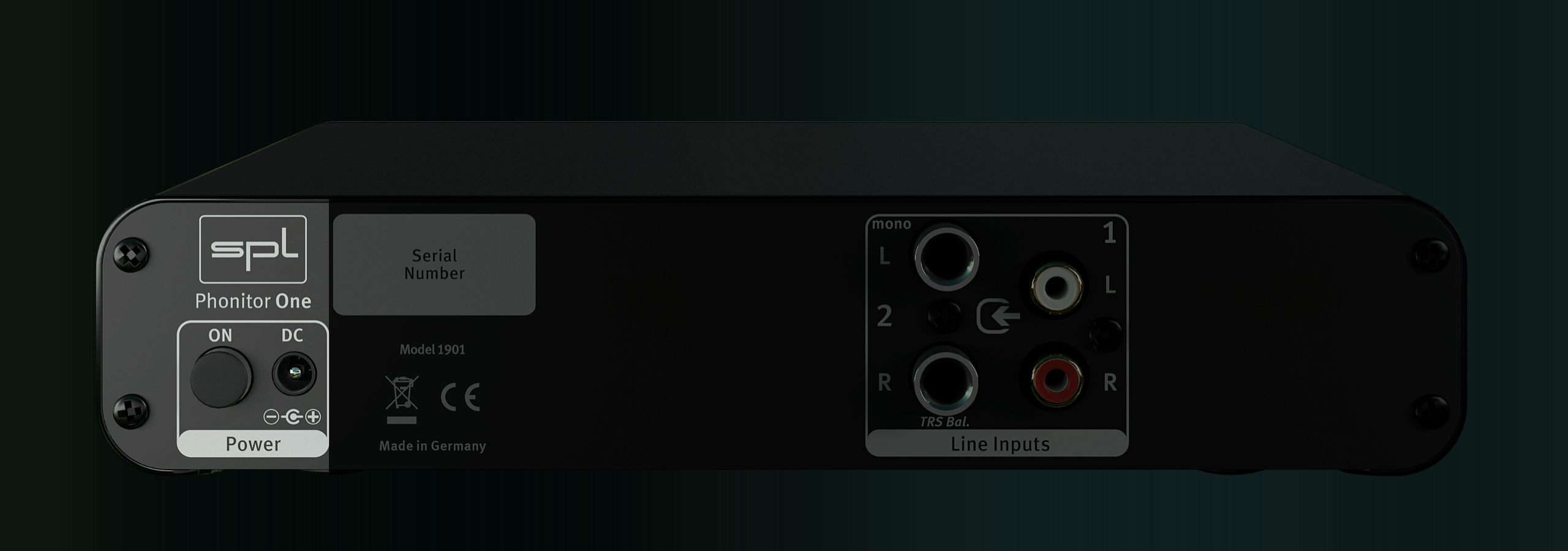

Phonitor One забезпечує повну потужність підсилення при використанні з комплектним блоком живлення 12 В 1,5 А. Перемикач ON вмикає підсилювач Phonitor One.

Технічні характеристики

• Аналогові входи симетричні 6.35 мм (¼”) TRS “джеки”, RCA
• Вхідна чутливість (максимальна): +22,5 дБu
• Вхідний імпеданс Line In 2 (симетричний): 20 кОм
• Ослаблення синфазних сигналів: < 60 дБ
• Вхідний імпеданс Line In 1 (несиметричний): 47 кОм

Вихід для навушників 6.35 mm (¼”) TRS “джек”

• Підключення: Tip (наконечник) = лівий канал, Ring (кільце) = правий канал, Sleeve (екран) = земля
• Імпеданс джерела: 20 Ом
• Частотний діапазон (нерівномірність АЧХ -3 дБ): 10 Гц – 200 кГц
• Рівень шуму (A-зважений, на 600 Ом): -97 дБu
• КГС + шум (0 дБu, 10 Гц – 22 кГц, на 600 Ом): 0,002 %
• КГС + шум (0 дБu, 10 Гц – 22 кГц, на 32 Ом): 0,013 %
• Максимальна вихідна потужність (на 600 Ом): 2 x 190 мВт
• Максимальна вихідна потужність (на 250 Ом): 2 x 330 мВт
• Максимальна вихідна потужність (на 47 Ом): 2 x 400 мВт
• Ослаблення регулятора (на 600 ом): -99 дБ
• Взаємне проникнення каналів (на 1 кГц, 600 Ом): -75 дБ

Внутрішній блок живлення

• Робоча напруга для аналогового аудіо: +/- 17 В
• Робоча напруга для підсилювача навушників: +/- 19 В
• Робоча напруга для реле: +12 В

Зовнішній блок живлення

• Випрямляч: Mean Well GE18/12-SC
• Вихідний роз’єм постійного струму: (+) пін 2,1 мм, (-) зовнішнє кільце 5,5 мм
• Вхід: 100 – 240 В змінний струм 50 – 60 Гц; 0,7 А
• Вихід: 12 В постійний струм 1,5 А

Розміри та вага

• Ширина x висота (з ніжками) x глибина: 210 x 49,6 x 220 мм
• Вага пристрою: 1,40 кг
• Вага в упаковці: 2 кг

Повна інформація англійською на сайті виробника
